Геоинформационные технологии в инвентаризации городского электроосветительного хозяйства. / September 22, 2004 /

Количественный и качественный рост инженерного хозяйства систем городского наружного освещения не вызывает сомнения. Если в 1951 году протяженность сетей уличного освещения города Одесса составляла 60 км, а количество светильников — 2 тыс., то в 2003 году протяженность сетей составило 942 км, а количество светильников – 32 тыс., которые освещают 1200 улиц, переулков и площадей. В этих условиях актуальной становится задача создания ГИС СНО, позволяющей проводить инвентаризацию имущественного комплекса, предоставлять информацию для принятия решений руководителям технических служб предприятия по обслуживанию, проектированию, выполнению аварийных работ, диспетчеризации и мониторингу работы электроосветительного хозяйства.

Такая система позиционируется как одна из подсистем муниципальной геоинформационной системы, и в тоже время при автономном использовании службой „ГорСвет“ может стать связующим звеном с другими информационными системами, каждая из которых ориентирована на определенную сферу деятельности: проектирование, строительство и обслуживание сетей и связанной инфраструктуры, финансовыми подразделениями и т.д.

Основные публикации в области уличного освещения относятся к техническому совершенствованию светильников и светотехнического оборудования, к организационно-административным вопросам управления, эксплуатации и модернизации городского электроосветительного хозяйства.
Требования к автоматизированным системам для предприятия, работающего с инженерными коммуникациями сетей наружного освещения, определяются как спецификой данной области применения, так и особенностями, продиктованными современным уровнем развития электротехнических средств, энергосберегающих и информационных технологий.

На сегодняшний день отсутствует методика, технология, информационная модель данных для создания ГИС СНО для предприятий коммунального хозяйства. Разработки такого класса систем не имеют системного и методологического подхода, разрознены, носят спонтанный характер и поэтому не эффективны как для отдельного предприятия, так и для всего коммунального хозяйства городов.
Авторы статьи ставят перед собой задачу разработать экономически рациональную тиражируемую методику, технологию и информационную модель данных создания ГИС СНО для коммунальных предприятий городов.

Опыт работ по созданию пилот проекта ГИС СНО г. Одесса с учетом специфики крупных городов, позволяет выделить несколько рабочих фрагментов работы системы.

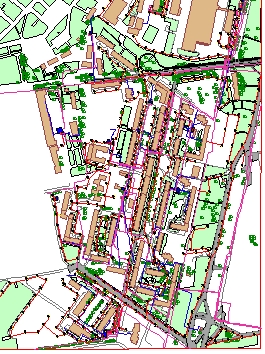

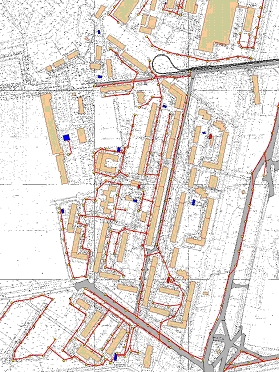

Наиболее целесообразно создание ГИС СНО на базе уже разработанной муниципальной геоинформационной системы, с детализацией векторной карты-схемы М1:500, M1:2000. (Рис. 1-2).

ГИС СНО позволяет:

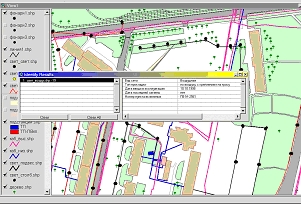

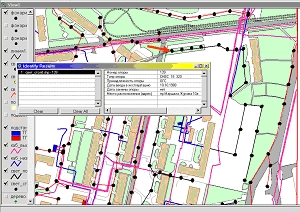

• корректировать текущую информацию о состоянии: светильников (рассчитывать износ ламп, а следовательно степень освещённости), опор, питающих сетях, пунктах включения.

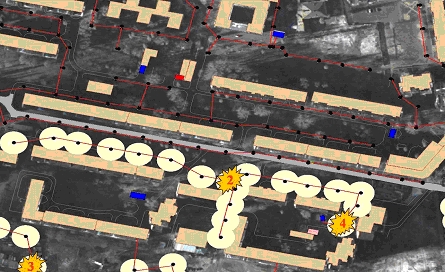

• - прогнозировать возможный выход из строя светоточки, исчерпавшей свой гарантийный ресурс (согласно инструкций по эксплуатации).

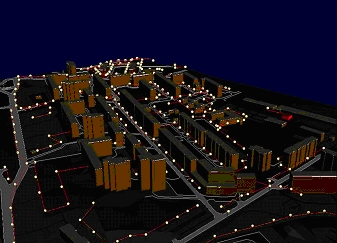

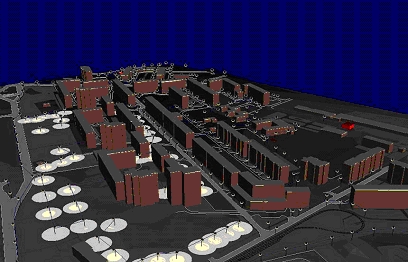

• - в автоматизированном режиме выдавать полную и наглядную информацию руководству эксплуатирующей организации, о состоянии освещенности улиц, переулков, площадей, на текущий момент времени (рис. 7).
• - подготавливать в автоматизированном режиме расчётную информацию службам техническим подразделениям эксплуатирующей организации (ОМТС, ОДС, ССДТУ, ПТО).

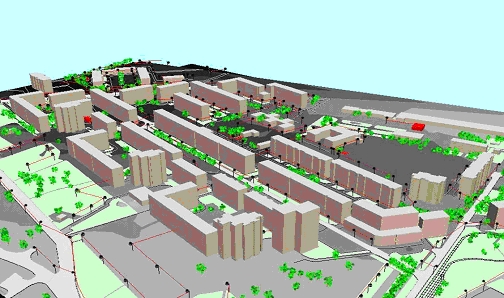

• - проектировать рациональное размещение новых светоточек, прокладку питающих сетей с оптимизированной их длиной (т.е. с оптимальной стоимостью работ по прокладке сети и стоимости кабеля).
• - моделировать аварийные ситуации, и заранее прогнозировать наиболее аварийно-
• уязвимые участки.
• - планировать оптимальную плановую замену светильников и ремонт опор.
• - формировать данные для паспортизации сетей наружного освещения.
• - автоматизировать формирование любых форм отчётов.


• о перспективности разработки таких систем для крупных городов с целью улучшения энергосберегающего аспекта при проектировании и эксплуатации сетей наружного освещения.
• разработку системы ГИС СНО наиболее рационально начинать на базе муниципальной геоинформационно — справочной системы города с базовой детализацией М1:2000.

Список литературы.
1. Направления модернизации уличного освещения Одессы. В. Степаненко. ЭСКО. Электронный журнал энергосервисной компании «Экологические системы». №11(23), 2003 г.
2. Применение материалов космической съемки для создания городских ГИС инженерной инфраструктуры. Стадников В.В., Лащенов Ю.М., Воронин А.В., Шпилевой А.А. – Материалы VI-ой Международной конференции «Геоинформационные технологии в управлении территориальным развитием». Украина, Крым, Ялта, май 2003г.
