Приём первого радиолокационного изображения со спутника «Сич-1М». / March 27, 2005 /

Украинский спутник «Сич-1М» является совместным проектом Украины и России. Он выведен на орбиту 24 декабря 2004 года с космодрома Плесецк. На борту космического аппарата (КА) «Сич-1М», наряду с другими приборами, установлен радиолокатор бокового обзора РЛС БО. Основные характеристики радиолокатора следующие: длина волны 3,15 см, полоса обзора 450 км в стандартном режиме и 650-700 км в режиме широкой полосы обзора, разрешение на местности 1,5 – 2,0 км. Эти характеристики соответствуют штатному режиму работы КА на приполярной, близкой к круговой, орбите высотой 650 км. Как известно, при выводе КА на орбиту третья ступень ракеты сработала нештатно, в результате чего орбита КА является эллиптической с апогеем 644 км и перигеем 285 км, наклонение орбиты 82 град. 57 мин..

Приём первого радиолокационного изображения со спутника «Сич-1М»

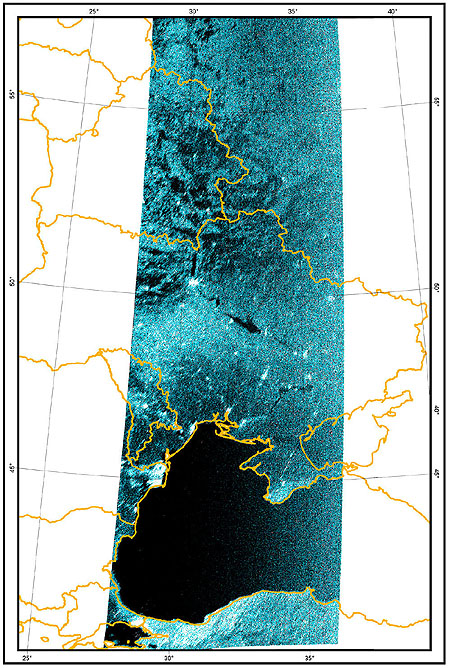

После ряда тестовых сеансов, 23 марта 2005 года в НЦ ОМЗ было принято и обработано первое радиолокационное изображение. Прием произведен по радиолинии 1,7 ГГц на приемном комплексе ПК2 с антенной диаметром 2,6 м. Сеанс был запланирован в режиме широкой полосы обзора. Сюжет съемки включает территорию России, Белоруссии, Украины, Молдовы и акваторию Черного моря. Изображение обработано, привязано и трансформировано в проекцию UTМ, зона 36. Выполнена коррекция сигнала по наклонной дальности, изображение тонировано. Влияние эллиптичности орбиты КА проявилось следующим образом: на протяжении пятиминутного сеанса заметно значительное изменение полосы обзора, связанное с увеличением высоты орбиты. В начале сеанса полоса обзора составила 546 км, по мере увеличения высоты орбиты полоса обзора увеличивалась и составила 700 км в конце сеанса.
